产品详细

161

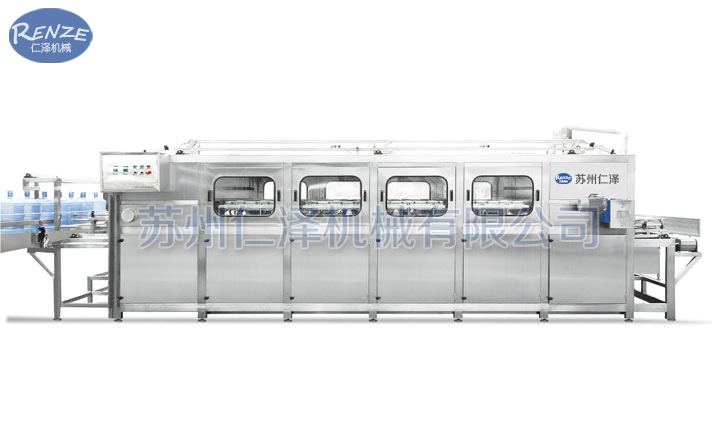

产品名称: 自动内清洗消毒机

发布日期: 2016-06-15

点击数: 1906

二维码:

简述: 自动内碱洗消毒机.碱洗消毒机是此套设备中对空桶卫生要求控制最关键的设备,对空桶的清洗消毒是否切底关系到桶装水的质量合格率。

产品详情

产品描述:

自动内碱洗消毒机.碱洗消毒机是此套设备中对空桶卫生要求控制最关键的设备,对空桶的清洗消毒是否切底关系到桶装水的质量合格率。所以尽量做到设计工艺完美,连续生产可控性、机械稳定性,为此我公司对设备积累了丰富制造经验,并结合贵公司提出的工艺要求,进行综合考虑设计如下:外部水瓶经过拔盖,预洗等工艺处理后即进入该机进行全面的清洗、消毒,此过程全部由PLC控制,采用进口变频器定位系统,定位准确,运行稳定。


其工艺流程说明如下:

1、从自动上瓶机送进的预洗水瓶自动上到第一工位,进行有效18s-20s沥干工序,沥干外洗残存水。

2、进入到第二工位,进行有效18s-20s大流量回水冲洗桶内杂物,为节约生产用水把回水直接排到外刷机水箱,作为外刷机的喷淋水源。

3、进入到第三工位,进行有效18s-20s沥干工序沥干桶内存水。

4、进入到第四工位,进行有效18s-20s中温热碱水冲洗工位,对空桶进行化学清洗,由于开始冲洗碱液温度较低(35-50C0)对空桶因热变形损害影响不大。

5、进入到第五六七工位,进行有效54s-60s经过3次高温热碱水冲洗工位,加强对空桶的化学清洗作用。

6、进入到第八工位,进行有效18s-20s中温热碱水冲洗工序,进一步起到对空桶的化学清洗作用,也起到对空桶冷却作用。

7、进入到第九工位,进行有效18s-20s滴干工序,沥干桶内碱水。

8、进入到第十工位,进行有效18s-20s大流量回水冲洗工序,冲净残余碱水。

9、进入到第十一工位,进行有效18s-20s滴干工序,沥干桶内回水。

10、进入到第十二、十三工位,进行有效36s-40s经过2次高浓度消毒水冲洗工序,对空桶内壁微生物进行快速消毒杀灭。

11、进入到第十四、十五、十六工位,进行有效54s-60s经过3次正常(低)浓度消毒水冲洗工序,延长对空桶内壁微生物彻底消毒杀灭。

12、进入到第十七工位,进行有效18s-20s滴干工序,沥干桶内消毒水。

13、进入到第十八、十九工位,经过2次共有效36-40s纯净水冲洗工位,冲净残余消毒水。此工位纯净水使用后进入回水箱再利用,减少净水损耗。

14、进入到第二十工位,进行有效18s-20s滴干工序,沥干桶内纯净水。

15、脱瓶进入灌装输送带,由输送带至旋转式灌装机灌装。灌装后的水瓶经过套盖机构、压盖机构。经灯检检验合格套收缩膜后经过蒸气收缩机。经提桶套膜后送到码垛机,自动码垛二层或三层入库。

技术参数:

序号

名  称

说    明

备注

1

输送机构

减速机

DEWAY

中外合资

输送带

等节距不锈钢传送链

进口赛钢链板

2

气动控制系统

气缸和电动阀

台湾亚德客

3

变频器



日本欧姆龙

4

冲洗方式

水瓶自动检测,伸入工位冲洗,无瓶不冲水



5

冲洗水泵

水泵7

德国威乐

6

工作工位

共20个工位8排



7

清洗控制

水泵常开,无水不冲,气动换向阀控制冲洗,减少水泵负担,

华森机械独特设计

8

清洗方式

不锈钢多孔喷头插入式清洗,PLC控制,磁性开关保护无卡瓶

9

脱瓶方式

强制脱瓶方式保证脱瓶顺畅

10

加热方式

钛蓝管加热,温控显示,高温保护,无水自动保护

11

清洗脏物

外设加料斗100#滤网隔离,清洁方便

进口304滤网

12

碱水箱

独立碱水箱设计2个,双层六面保温,设有液视窗,总有效容量0.54m3(L1000×W900×H600),材料进口不锈钢316L,回水口和泵进水口必须对开,发热管温、控器探头,必须安装在碱液流动位置。

人性化可拆装设计,保温效果好,清洗维护方便,配有自动加碱装置。

13

药水箱

独立药水箱设计2个、设有液视窗,总有效容量0.54m3(L1000×W900×H600),材料进口不锈钢316L,回水口和泵进水口必须对开。

人性化可拆装设计清洗维护方便,配有自动加药装置。
