产品名称: RCGF系列瓶装果汁灌装机组
发布日期: 2016-06-14
点击数: 1845
二维码:
简述: 本机主要用于果汁灌装作业。本机将冲洗、灌装、旋盖三功能合在一个机体上,全过程实现自动化,适用于聚酯瓶、塑料瓶灌装果汁,配合温控装置进行热灌装。

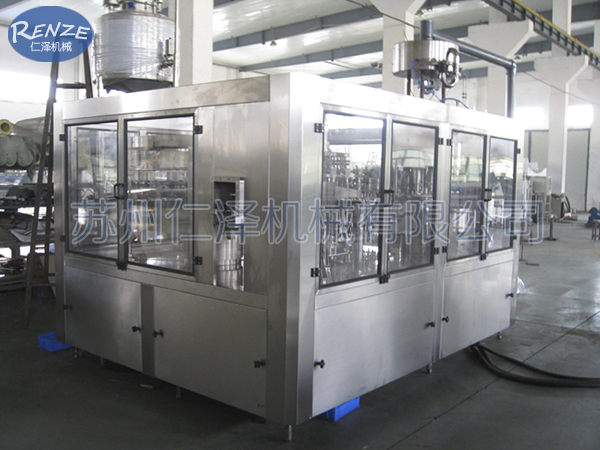

RCGF系列冲洗,灌装,旋盖机组简介
本机主要用于果汁灌装作业。本机将冲洗、灌装、旋盖三功能合在一个机体上,全过程实现自动化,适用于聚酯瓶、塑料瓶灌装果汁,配合温控装置进行热灌装。各部分的适用瓶型调整采用手柄转动实现,轻松自如,简便快捷。灌装方式采用了重力灌装,使灌装速度更快更稳定,所以与同规格的机器相比本机的产量更高,效益更大。本机采用了先进的可编程控制器(PLC)控制机器的自动运行,与主机变频器相互配合使设备运
更稳定可靠。光电检测各部件的运行状况,所以自动化程度高,操作简便。是饮料生产厂家理想的首选设备。
技术特点:
1、采用风送与进瓶拨轮直连技术,取消了进瓶螺杆及输送链,变换瓶形简单容易。
2、瓶子传输全部采用卡瓶颈(neck-hold)技术,变换瓶形无须调整设备高低,只需更换与瓶身直径相关的弧形导板、拨轮等尼龙件。
3、三合一机组内部一次完成洗瓶、灌装、封盖三道工序,瓶子磨损小、传动准确平稳、瓶型更换便捷。
4、特殊设计的全不锈钢冲瓶机瓶夹结实耐用,不接触瓶口螺纹部位,避免瓶口二次污染。
5、高速大流量灌装阀,灌装速度快,液面准确无液损。
6、与液体接触的零部件全部采用优质不锈钢材料或食品级工程塑料,电气系统多数选用进口元件,符合国家食品卫生标准
7、出瓶拨轮瓶底托板采用螺旋下降方式,变换瓶形无须调整出瓶输送链高度。
设备主要组成部分:
1.三合一主机由洗瓶机、灌装机、旋盖机、机架、封窗、主电机及传动系统、瓶传输细、理盖器及电气控制系统等部件组成。
2.洗瓶机的翻转机构,主要由分水盘、洗瓶夹、上转盘、导轨、防护罩、喷水装置、接水盘组成
3.灌装机构,主要由灌装阀、导轨、提升装置、卡瓶升降装置等组成。
4.封盖机构,由理盖器、落盖导轨及旋盖机三大部件组成。
5.辅助(或选配)设备有冲瓶水回流罐、进瓶风道和出瓶链,此外还可按客户要求配置人工上瓶平台(或理瓶机)、多排差速链式人工排瓶台、自动上盖机等
主要型号:
型号 |
产量 |
RCGF14-12-5 |
4000BPH (500ml) |
RCGF16-16-5 |
5500BPH (500ml) |
RCGF24-24-6 |
8000BPH (500ml) |
RCGF32-32-8 |
10000BPH (500ml) |
RCGF40-40-10 |
14000BPH (500ml) |
RCGF50-50-12 |
17000BPH (500ml) |
RCGF60-60-15 |
20000BPH (500ml) |
RCGF72-72-18 |
25000BPH (500ml) |
具体型号举例:
设备名称 |
冲洗,灌装,旋盖机组 |
型号 |
RCGF 14-12-5 |
材质 |
机身:不锈钢304 物料接触部分: 不锈钢314 |
详细规格 |
|
冲洗头数 |
14 |
灌装头数 |
12 |
旋盖头数 |
5 |
生产能力 |
4000瓶/小时 (500ml) |
适用瓶子 |
PET 瓶,塑料瓶 |
瓶子直径 |
Φ50-110mm |
瓶子高度 |
150-360mm |
适用盖子 |
塑料螺纹盖 |
重量 |
2500Kg |
功率 |
2.5Kw |
电气原件品牌:
No. |
品名 |
品牌 |
1 |
主电机 |
ABB |
3 |
理盖电机 |
ZIK |
4 |
输送电机 |
ZIK |
5 |
齿轮 |
Germany Igus |
6 |
冲洗泵 |
CNP |
7 |
灌装泵 |
CNP |
8 |
PLC控制器 |
Siemens/Mitsubishi |
9 |
主电机变频器 |
Siemens/Mitsubishi |
10 |
输送电机变频器 |
ZIK |
11 |
触摸屏 |
Siemens/ Weiview |
12 |
断路器 |
Siemens/Schneider |
13 |
继电器 |
Siemens/Schneider |
14 |
直流电源 |
Siemens/MV |
15 |
接近开关 |
AUTONICS |
14 |
光电开关 |
Germany Turck/USA Banner |
17 |
气动元件 |
Festo |
