产品名称: CGF系列瓶装水灌装机组

发布日期: 2016-06-14

点击数: 1847

二维码:

简述: 本机将冲洗、灌装、旋盖三功能合在一个机体上,全过程实现自动化,适用于PET瓶、塑料瓶灌装矿泉水、纯净水。

产品详情

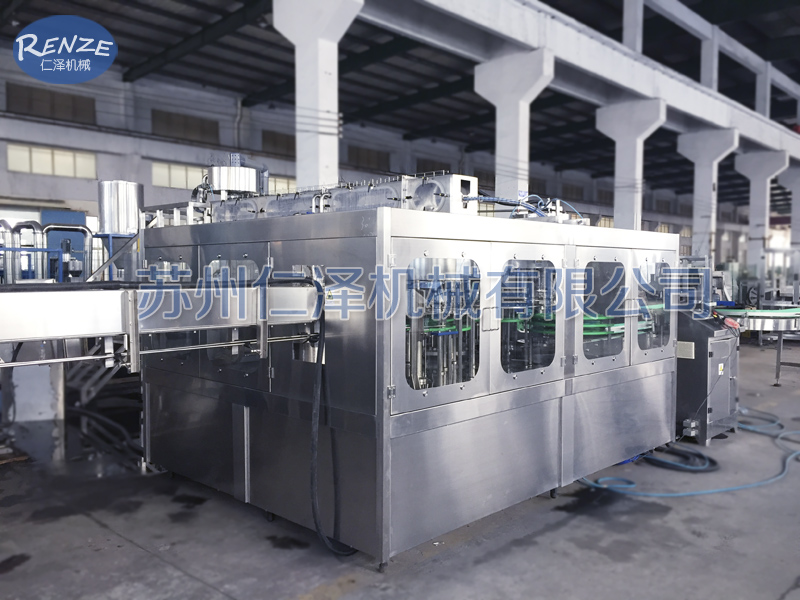

CGF冲洗,灌装,旋盖机

本机将冲洗、灌装、旋盖三功能合在一个机体上,全过程实现自动化,适用于PET瓶、塑料瓶灌装矿泉水、纯净水。灌装方式采用了重力或微压灌装,使灌装速度更快更稳定,所以与同规格的机器相比本机的产量更高,效益更大。本机采用了先进的Mitsubishi可编程控制器(PLC)控制机器的自动运行,与主机变频器相互配合使设备运行更稳定可靠。光电感应器检测各部件的运行状况,自动化程度高,操作简便。


技术特点:
1、采用风送与进瓶拨轮直连技术,取消了进瓶螺杆及输送链,变换瓶形简单容易。

2、瓶子传输全部采用卡瓶颈(neck-hold)技术,变换瓶形无须调整设备高低,只需更换与瓶身直径相关的弧形导板、拨轮等尼龙件。

3、三合一机组内部一次完成洗瓶、灌装、封盖三道工序,瓶子磨损小、传动准确平稳、瓶型更换便捷。

4、特殊设计的全不锈钢冲瓶机瓶夹结实耐用,不接触瓶口螺纹部位,避免瓶口二次污染。

5、高速大流量重力灌装阀,灌装速度快,液面准确无液损。

6、与液体接触的零部件全部采用优质不锈钢材料或食品级工程塑料,电气系统多数选用进口元件,符合国家食品卫生标准

7、出瓶拨轮瓶底托板采用螺旋下降方式,变换瓶形无须调整出瓶输送链高度。


设备主要组成部分:

1.三合一主机由洗瓶机、灌装机、旋盖机、机架、封窗、主电机及传动系统、瓶传输细、理盖器及电气控制系统等部件组成。

2.洗瓶机的翻转机构,主要由分水盘、洗瓶夹、上转盘、导轨、防护罩、喷水装置、接水盘组成

3.灌装机构,主要由灌装桶、灌装阀、导轨、提升装置、卡瓶升降装置等组成。

4.封盖机构,由理盖器、落盖导轨及旋盖机三大部件组成。

5.辅助(或选配)设备有冲瓶水回流罐、进瓶风道和出瓶链,此外还可按客户要求配置人工上瓶平台(或理瓶机)、多排差速链式人工排瓶台、自动上盖机等



主要型号:

型号

产量

CGF14-12-5

5000BPH (500ml)

CGF16-16-5

7000BPH (500ml)

CGF24-24-6

10000BPH (500ml)

CGF32-32-8

15000BPH (500ml)

CGF40-40-10

18000BPH (500ml)

CGF50-50-12

22000BPH (500ml)

CGF72-72-18

30000BPH (500ml)

CGF84-84-20

36000BPH (500ml)



具体型号举例:
CGF14-12-5

设备名称

冲洗,灌装,旋盖机组

型号

CGF 14-12-5

材质

不锈钢304

生产能力

5000-6000瓶/小时 (500ml)

详细规格

冲洗头数

14

灌装头数

12

旋盖头数

5

适用瓶子

PET 瓶,塑料瓶

瓶子直径

Φ55-110mm

瓶子高度

186-310mm

瓶子容量

200-2500 ml

适用盖子

塑料螺纹盖

总功率

1.5 Kw

重量

2000 Kg



电气原件品牌:

No.

品名

品牌

1

主电机

ABB

3

理盖电机

ZIK

4

输送电机

ZIK

5

齿轮

Germany Igus

6

冲洗泵

CNP

7

灌装泵

CNP

8

PLC控制器

Siemens/Mitsubishi

9

主电机变频器

Siemens/Mitsubishi

10

输送电机变频器

ZIK

11

触摸屏

Siemens/ Weiview

12

断路器

Siemens/Schneider

13

继电器

Siemens/Schneider

14

直流电源

Siemens/MV

15

接近开关

AUTONICS

14

光电开关

Germany Turck/USA Banner

17

气动元件

Festo
